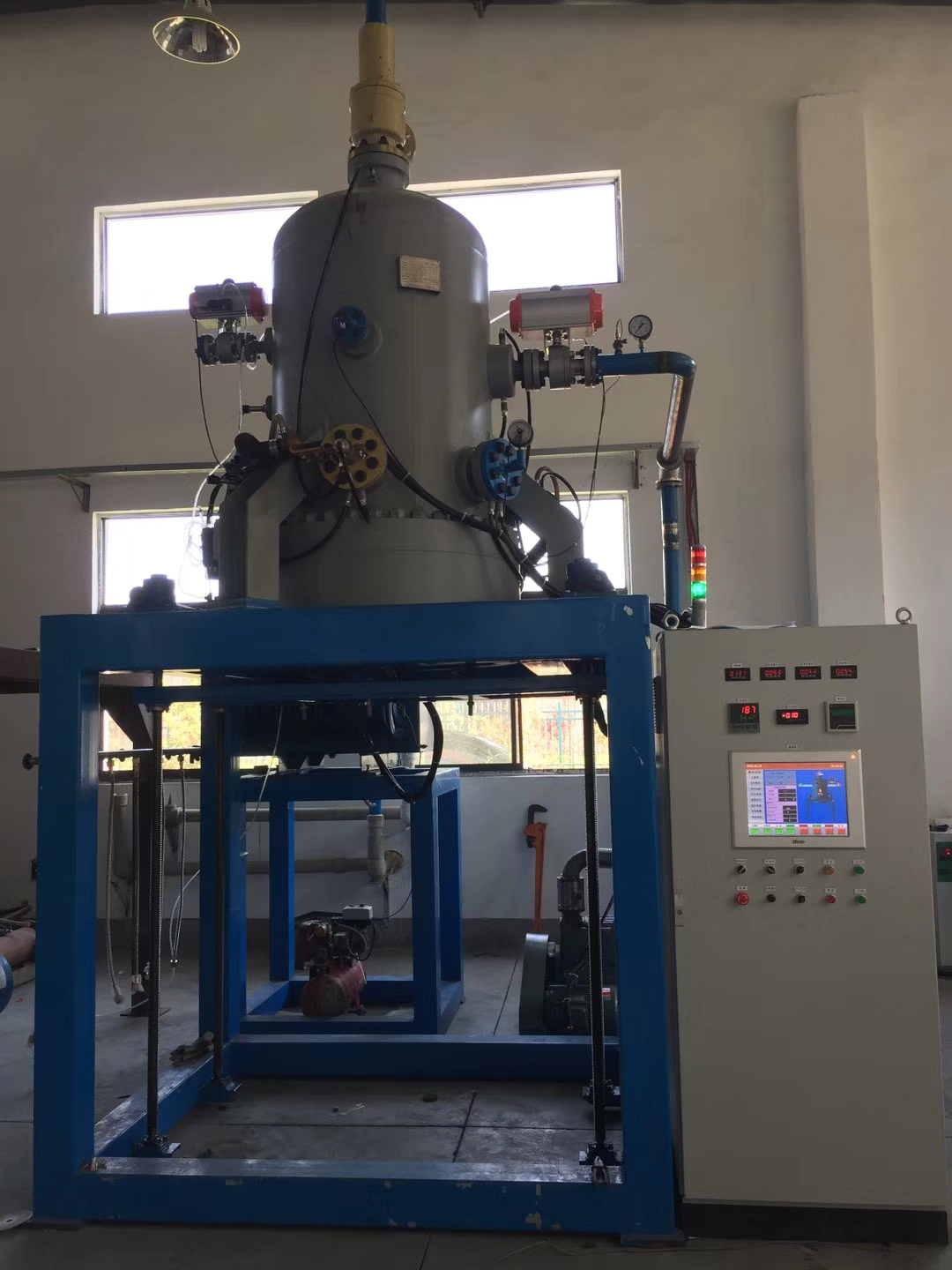

真空退火爐一般采用井式爐殼外形，由型鋼、鋼板組焊制成。爐襯根據不同技術要求制成結構磚混纖維復合爐襯或全纖維保溫結構，高度節能節電。爐罐為耐高溫不銹鋼板自動密焊卷制。退火爐面板上安裝有抽真空接口、送保護氣氛接口、真空壓力表。為達到軍工、航天等高精度熱處理要求，真空退火爐分為多區控溫，多臺微電腦獨立自動控溫，自動顯示實測爐溫，計算升溫斜率溫度值及設定值，超溫報警和自動工藝曲線記錄。

　　真空退火爐的結構簡介：
　　1、爐體外殼采用優質鋼板滾筒焊接制作，底部用槽鋼加固焊接制作。
　　2、爐膛用弧形輕質高鋁磚、高鋁托絲磚砌筑而成，爐口用硬質高鋁磚縮口。
　　3、爐膛與爐體之間填充優質硅酸鋁耐火纖維保溫材料。
　　4、爐蓋采用鋼板車床加工成圓形結構，內層隔熱層采用高溫不銹鋼板制作，爐門與高溫爐罐的密封采用高溫石墨盤根、螺絲壓緊密封。
　　5、加熱元件繞成螺旋狀均勻地安裝在圓形爐膛周?chē)⒎謪^(qū)獨立加熱控制。電阻絲分層安裝在爐膛周?chē)耐薪z磚上。
　　6、密封爐罐采用不銹鋼板滾筒焊接制作而成。
　　7、料筐，采用耐熱不銹鋼板焊接制作，不銹鋼制作。爐罐內料筐底部裝有支架支托料筐，方便透氣。爐罐底部裝有一個弧形支架支托著爐罐。
